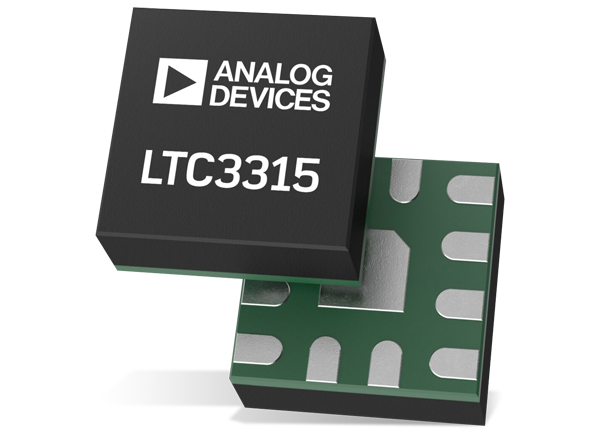

Analog Devices Inc. LTC3315A und LTC3315B Abwärtswandler
Analog Devices Inc. LTC3315A und LTC3315B Synchrone Abwärtswandler verfügen über duale, monolithische und synchrone 2-A-Abwärtswandler in einem einzigen Gehäuse, die von einer Eingangsversorgung von 2,25 V bis 5,5 V betrieben werden. Dadurch eignen sich diese Wandler hervorragend für platzbeschränkte Applikationen mit anspruchsvollen Leistungsanforderungen. Sie verfügen über eine Konstantfrequenz- und Spitzenstrommodus-Steuerung bei Schaltfrequenzen von bis zu 3 MHz mit einer Mindesteinschaltzeit von 25 ns. Dies ermöglicht beiden Abwärtswandlern einen hohen Wirkungsgrad und ein schnelles Einschwingverhalten in einem sehr kleinen Applikations-Footprint zu erzielen.
Die Wandler arbeiten im erzwungenen kontinuierlichen oder impulsüberspringenden Modus für ein geringes Rauschen oder im Burst Mode®-Betrieb für einen hohen Wirkungsgrad bei leichten Lasten. Die gemeinsame Abwärts-Schaltfrequenz ist 2 MHz und kann über den MODE-/SYNC-Pin zu einem externen Oszillator synchronisiert werden. Die Wandler können Ausgänge so niedrig wie 500 mV regeln. Funktionen umfassen Präzisionsfreigabe-Schwellenwerte, ein PGOOD-Signal, einen Ausgangs-Überspannungsschutz und eine thermische Abschaltung. Darüber hinaus enthalten sie eine Kurzschluss-Sicherung und einen Tastverhältnis-Betrieb von 100 % für ein niedriges Dropout.
Merkmale
- Zwei Ausgänge mit je 2 A Ausgangsstrom
- Hoher Wirkungsgrad: 19 mΩ NMOS und 75 mΩ PMOS
- Große Bandbreite, schnelles Einschwingverhalten
- Schaltfrequenz synchronisierbar bis zu 3 MHz
- VIN-Bereich: 2,25 V bis 5,5 V
- VOUT-Bereich: 0,5 V bis VIN
- VOUT-Genauigkeit: ±1 %
- Betrieb im Burst Mode® mit geringer Welligkeit
- Stromspitzensteuerungsmodus
- Mindesteinschaltzeit: 25 ns
- Toleriert sicher eine Induktivitätssättigung bei Überlast
- Abschaltstrom: 1,2 µA
- Präzisionsfreigabe-Schwellenwerte von 400 mV
- Interner Sanftanlauf und Kompensation
- Power-Good-Ausgang
- Thermisch verbessertes 12-Pin-LQFN-Gehäuse von 2 mm × 2 mm × 0,74 mm mit niedrigem Profil
Applikationen
- Server, Telekommunikations-Versorgungen, optische Netzwerke
- Verteilte DC-Leistungssysteme (POL)
- FPGA-, ASIC-, µP-Core-Versorgungen
- Industrie/Automotive/Kommunikation

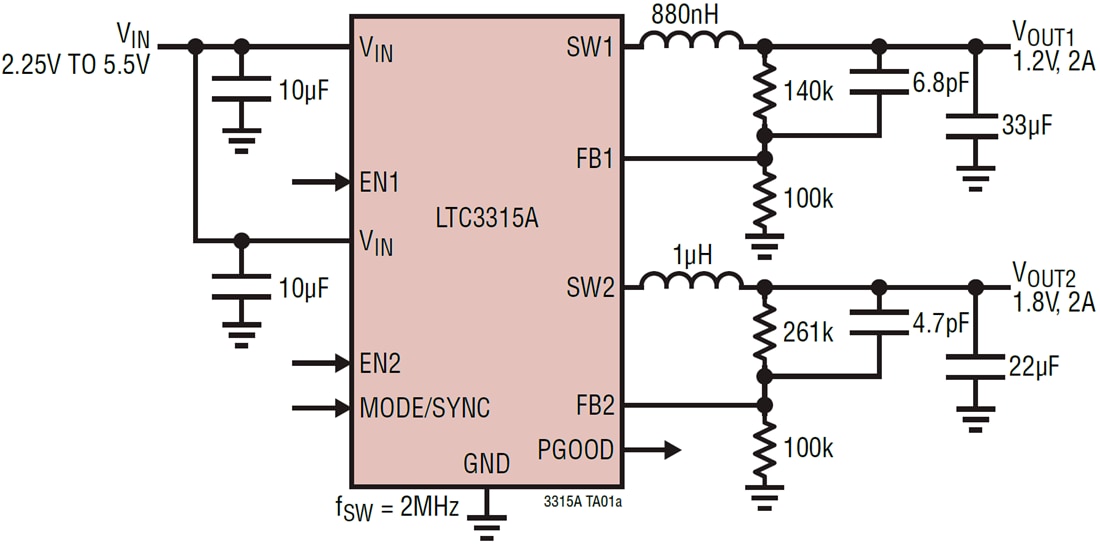

Typische Applikation
Dazugehörige Demonstrationsschaltungen
Analog Devices Inc. DC2747A Evaluierungsboard für LTC3315A
Zur Evaluierung des Betriebsverhaltens des LTC3315A synchronen Abwärtswandlers ausgelegt.
Analog Devices Inc. LTC3315B DC2748-Demonstrationsboard
Zur Evaluierung des Betriebsverhaltens der LTC3315B monolithischen, synchronen 2-A-Dual-Abwärtswandler ausgelegt.
