Analog Devices Inc. AD8605/AD8606/AD8608 Präzision Medium Bandbreite
Analog Devices Inc. AD8605/AD8606/AD8608 für Precision Medium Bandwidth sind Single-, Dual- und Quad-Rail-to-Rail-Eingangs- und -Ausgangsverstärker mit einfacher Spannungsversorgung. Die Verstärker bieten eine sehr niedrige Offsetspannung, ein geringes Eingangsspannungs- und Stromrauschen und eine große Signalbandbreite. Die Geräte arbeiten mit der patentierten DigiTrim® Trimmtechnik, die eine überragende Präzision ohne Lasertrimmen ermöglicht. Der AD8605/AD8606/AD8608 ist ideal für verschiedene Anwendungen mit geringem Offset, geringem Rauschen, sehr geringen Eingangsvorströmen und hoher Geschwindigkeit. Zu den Applikationen gehören optische Regelkreise, tragbare und schleifengespeiste Instrumente sowie Audioverstärkung für tragbare Geräte.

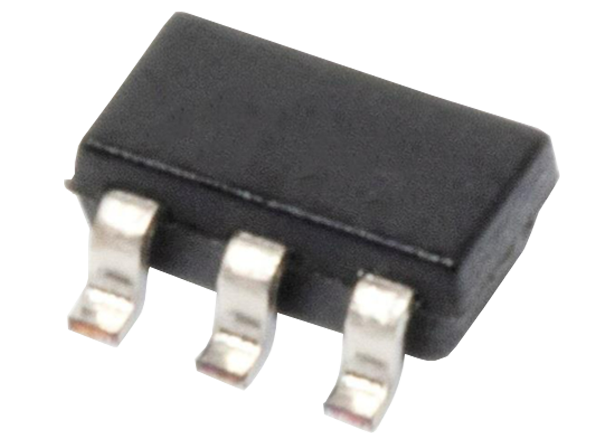

Die Modelle AD8605 AD8606 und AD8608 von ADI sind für den erweiterten industriellen Temperaturbereich von -40°C bis +125 °C spezifiziert. Der AD8605 Single ist in 5-poligen SOT-23 und 5-ball WLCSP-Gehäusen untergebracht.D Der AD8606 Dual wird in einem 8-Pin-MSOP-, einem 8-Pin-WLSCP- und einem schmalen SOIC-Gehäuse für die Oberflächenmontage angeboten. Der AD8608 Quad ist in einem 14-Pin-TSSOP-Gehäuse und einem schmalen 14-Pin-SOIC-Gehäuse untergebracht. Das 5-Ball- und 8-Ball-WLCSP bietet eine winzige Grundfläche für alle oberflächenmontierbaren Operationsverstärker. Die WLCSP-, SOT-23-, MSOP- und TSSOP-Versionen sind nur in Gurtverpackungen erhältlich.
Merkmale
- Niedrige Offset-Spannung: 65 μV (max.)
- Niedriger Eingangs-Bias-Strom: 1 pA (max.)
- Rauscharm: 8 nV/√Hz
- Große Bandbreite: 10 MHz
- Verstärkungsfaktor Eins
- Hohe Leerlaufverstärkung: 1.000 V/mV
- Einzelversorgungsbetrieb: 2,7 V bis 5,5 V
- 5-Ball-WLCSP für Einzel (AD8605) und 8-Ball-WLCSP für Dual (AD8606)
Applikationen
- Photodioden-Verstärkung
- Batteriebetriebene Messgeräte
- Mehrere Filter
- Sensoren
- Strichcodescanner
- Audio
