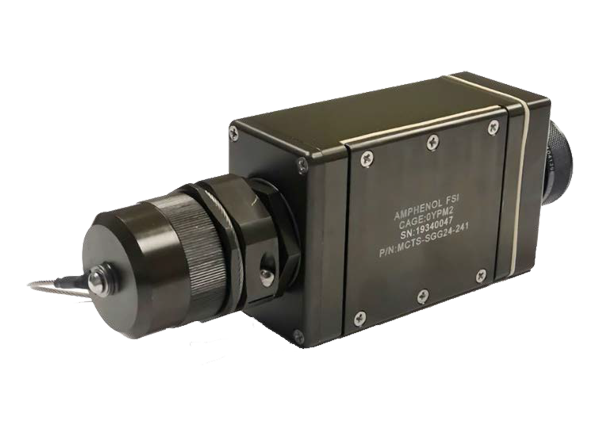

Amphenol Fiber Systems International ARCH® TFOCA-II Robuste Medienkonverter
Amphenol Fiber Systems International (AFSI) ARCH® TFOCA-II robuste Medienkonverter bieten eine optisch-elektrische (O-E) und elektrisch-optische (E-O) Umwandlung für Applikationen in rauen Umgebungen. Die Plug-and-Play-Medienkonverter ermöglichen die mühelose Umwandlung von Benutzersystemen, um die Vorteile der Faseroptik zu nutzen, ohne dass Glasfaser-Transceiver und zugehörige Elektronik für raue Umgebungen ausgelegt/entwickelt werden müssen. Diese eigenständigen Geräte verfügen über robuste optische Transceiver, die in einem kompakten Gehäuse mit elektrischen 10/100/1000-Ethernet-Schnittstellen und dem robusten hermaphroditischen TFOCA-II® Vierkanal-Steckverbinder von AFSI integriert sind. Die ARCH® robusten Medienkonverter unterstützen die Umwandlung für das 10/100/1000-Ethernet (automatisch anpassbar) und bieten mit Einzelmodus-Glasfasern in kompakter Größe eine Übertragung von bis zu 1,0 GBit/s über 10 Meilen (16 km).
Merkmale
- Mühelose Umwandlung von Systemen in die Glasfaseroptik (größere Entfernungen, EMI/RFI-Immunität, geringeres Gewicht) ohne größeres Design/Neudesign von Systemen
- Die kompakte Größe reduziert die O-E/E-O-Umwandlung im Vergleich zu herkömmlichen diskreten Designs erheblich
- Unterstützt eine automatisch einzel- oder dual-anpassbare 10/100/1000-Ethernet-O-E-/E-O-Umwandlung
- Transceiver für raue Umgebungen unterstützen einen erweiterten Temperaturbereich und erfüllen die militärischen Vibrations-/Stoßanforderungen
- Unterstützt Einzelmodus- oder Multimodus-Betrieb
- TFOCA-II® Hermaphroditischer Vierkanal-Steckverbinder
- Mit IEEE 802.3 konform
Applikationen
- Militärische Kommandobunker und -plattformen
- Kommunikationssysteme
- Satellitenkommunikationssysteme
- Glasfaserinfrastrukturen
- Robuste LAN-Systeme
- Fahrzeuge
- Radar
Technische Daten
- Optoelektronik
- TFOCA-II® Steckverbinder mit entweder zwei Kanälen (1 diskretes Paar von optischem TX/RX) oder 4 Kanälen (2 diskrete Paare von optischem TX/RX)
- Faser-Wellenlängen: 8501310 nm, 13001310 nm, 1310 nm oder 1550 nm
- Fasertypen
- Übertragung im Einzelmodus: 9/12 mm
- Übertragung im Multimodus: 50/125 mm oder 62,5/125 mm
- Maximale Entfernung mit einer optischen Übertragungsrate von 1,0 GBit/s
- 10 Kilometer im Einzelmodus
- 500 Meter im Multimodus
- Typisches optisches Budget
- TX 0 dB, RX -30 dB im Einzelmodus
- TX -7,0 dB, RX -17 dB im Multimodus
- Optische Ausgangsleistung
- -20 dBm bis -14 dBm für 10/100
- -9,5 dBm bis -3 dBm für 100/1000
- Empfänger-Eingangsempfindlichkeit
- -32 dBm bis -8 dBm für 10/100
- -19 dBm bis -3 dBm für 100/1000
- Elektroapplikationen
- Dual-RJ-45-, RJ-Field-, D3899-Steckverbinder oder kundendefinierte Option
- Dual-Ethernet-Anschlüsse von 10/100 MBit/ss oder 100/1.000 MBit/s
- IEEE 802.3 Einhaltung
- 115/230 VAC Universal-Steckeradapter (+5 VDC bei 1,5 A) oder kundendefinierte Option
- Temperaturbereiche
- Betriebstemperatur: -40 °C bis +71 °C
- Lagertemperatur: -56 °C bis +85 °C
- MIL 810 Transport – Vibrationen
