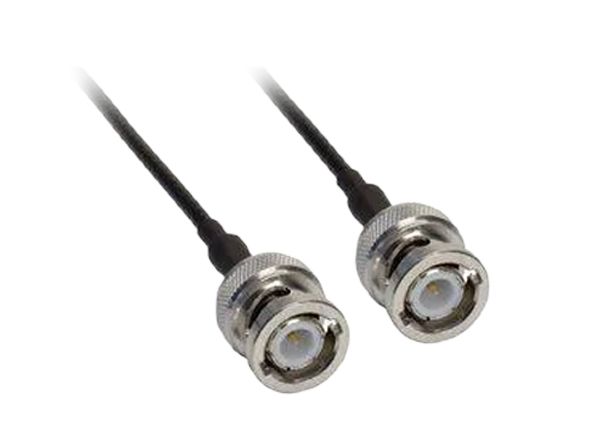

Amphenol Cables on Demand BNC-Stecker-zu-BNC-Stecker 50 Ω Koaxialkabelsätze

Amphenol Cable-on-Demand-BNC-Stecker-zu-BNC-Stecker-50-Ω -Koaxialkabelsätze bieten einen Leiterwiderstand von ≤150Ω/km und sind in Längen von 10,6 m, 15,2 m und 22,8 m verfügbar. Diese Kabelsätze kombinieren ein 50Ω RG174 Mikro-Koaxialkabel mit vorkonfektionierten BNC-Steckverbindern für eine flexible Niedrigprofil- Schnittstelle zu HF-Ausrüstung. Jede Koaxial-Steckbrücke enthält vorinstallierte, umspritzte, vernickelte Messing-BNC-Steckverbinder. Dank ihres flexiblen Designs mit kleinem Durchmesser (2,8 mm) eignen sich die BNC-Stecker-zu-BNC-Stecker-Kabelsätze von Amphenol hervorragend für tragbare Applikationen, bei denen der Platz begrenzt ist.

Merkmale

  • Militärstandard RG174/U 50 Ω Mikrokoaxial mit 90 % Umflechtungsabdeckung
  • Das Kabeldesign mit kleinem Durchmesser bietet hervorragende Installationsflexibilität
  • Der verseilte, kupferummantelte Mittelleiter aus Stahl unterstützt bis zu 350 W
  • Verzinnte Kupfergeflecht-Abschirmung für verbesserte Isolierung und EMI-Beständigkeit
  • Vernickeltes Messing-Steckverbindergehäuse mit vergoldetem Mittelstiftkontakt
  • Nicht kontaminierender, schwarzer PVC-Kabelmantel und geformtes Zugentlastungssystem

Applikationen

  • Stromsparende Mobilfunkgeräte
  • Wi-Fi®
  • Prüfstände
  • ausrüstungsintern
  • Radio und TV
  • Test und Signal

Technische Daten

  • Verlustwerte
    • 5,80 dB pro 30 m bei 50 MHz
    • 8,40 dB pro 30 m bei 100 MHz
    • 12,50 dB pro 30 m bei 200 MHz
    • 19 dB pro 30 m bei 400 MHz
    • 34 dB pro 30 m bei 500 MHz
  • 2,8 mm Nennaußendurchmesser
  • 66 % Ausbreitungsgeschwindigkeit
  • RoHS-konform
Veröffentlichungsdatum: 2021-11-08 | Aktualisiert: 2022-03-11
